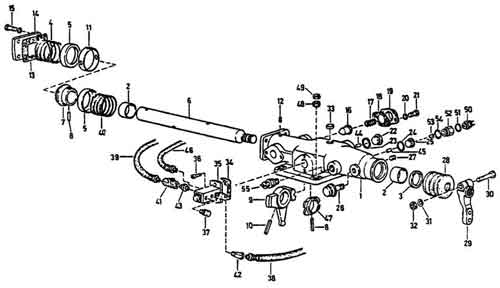

Механизм управления переключением передач двойной H HOWO
№ | Номер детали | Наименование | Применение | Кол-во |
| A-C03001 | механизм переключения передач низшей и высшей зоны | 9A~T, 8B~F | 1 |
| A-C03001-1 | механизм переключения передач низшей и высшей зоны | 7A, 7B, 8A | 1 |
1 | F96194 | корпус | 9A~T, 8B~F | 1 |
1 | JS100-1702051 | корпус | 7A, 7B, 8A | 1 |
2 | F91345 | втулка | | 2 |
3 | F91AAA | сальник | | 1 |
4 | F99983 | пружина | | 1 |
5 | F99673 | седло пружины | | 2 |
6 | F99679 | поперечный рычаг переключения передач | | 1 |
6 | JS100-1702017 | поперечный рычаг переключения передач | 7A,713, 8A | 1 |
7 | F99675 | фиксаторное кольцо | | 1 |
8 | Q5000635 | упругий штифт | | 2 |
9 | F99585 | вилка | | 1 |
9 | JS100A-1702072 | вилка | 7A, 8C, 8E | 1 |
10 | C03030 | штифт | | 1 |
10 | JA100A-1702073 | штифт | 7A, 8C | 1 |
11 | F99674 | распорное кольцо | | 1 |
12 | C03004 | упорный винт | | 1 |
13 | F99672 | прокладка | | 1 |
14 | F99666 | пластина | | 1 |
15 | M8x12 | болт | | 4 |
16 | F99670 | фиксирующий штифт | | 2 |
17 | F96037 | сжатая пружина | | 2 |
18 | F96140 | прокладка | | 2 |
19 | F96141 | нажимная крышка пружины | | 2 |
20 | M8x12 | болт | | 4 |
21 | Q40108 | шайба | | 4 |
22 | Q61518 | заглушка | | 1 |
22 | 99012710041 | выключатель нейтрального положения | | 1 |
23 | 17179 | прокладка | | 1 |
24 | 15900 | прокладка | | 2 |
25 | 15917 | заглушка отверстия выключателя задней передачи | | 2 |
26 | 15276 | сапун | | 1 |
27 | Q61302 | заглушка | | 1 |
28 | F99669 | пыльник | | 1 |
29 | F96035 | рычаг переключения передач 1RC | | 1 |
30 | M10x1x50 | болт | | 1 |
31 | Q40310 | гроверная шайба | | 1 |
32 | M10x1 | гайка | | 1 |
33 | Q72224 | заглушка | | 1 |
34 | F91353 | прокладка | | 1 |
35 | F99660 | пневмоклапан переключения передач низшей и высшей зоны | | 1 |
36 | M6x18 | болт | | 2 |
37 | 7935 | сапун | | 2 |
38 | 55518 | воздушная трубка | | 1 |
39 | 55522 | воздушная трубка | | 1 |
40 | F96036 | пружина | | 1 |
41 | 12881 | тройник | | 1 |
42 | 12880 | штуцер-угольник | | 1 |
44 | F99702 | штифт выключателя нейтрального положения | | 1 |
45 | 15899 | пусковой штифт выключателя | | 2 |
46 | 55523 | воздушная трубка (на высшие передачи) | | 1 |
47 | F99681 | управляющий блок выключателя задней передачи | 7A, 7B, 8A | 1 |
47 | JS100-1702052 | управляющий блок выключателя задней передачи | | 1 |
47a | JS100-1703012 | фиксирующий штифт | 7A, 7B, 8A | 1 |
48 | M10x1 | гайка (высокая) | | 1 |
49 | M10x1 | гайка (низкая) | | 4 |
50 | 79100710068 | выключатель задней передачи | | 1 |
51 | C03015 | прокладка | | 1 |
52 | 15917 | заглушка отверстия выключателя задней передачи | | 1 |
54 | C03015 | прокладка | | 1 |
|
|
