Шестеренчатые и поршневые насосы. Инструкция по монтажу HOWO

Направление вращения

Шестеренчатые насосы обычно имеют только одно направление вращения.
Направление вращения видно со стороны вала насоса.
Обычно впускное отверстие имеет больший диаметр, чем выпускное.

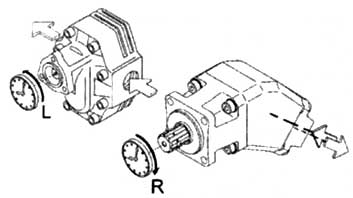

Направление вращения Howo
Направление вращения: L влево; R. вправо


Установка

Насосы UNI с тремя отверстиями монтируются на КОМ посредством шлицевой втулки и трех шпилек с гайками.
Насосы ISO с четырьмя отверстиями монтируются непосредственно на КОМ с помощью четырех шпилек и гаек. Моменты затяжки см. далее в таблице
Если насос приводится во вращение приводным валом, то требуется, чтобы торцевые поверхности обоих валов были параллельны и совокупный угол перекоса обоих валов не превышал 8°.

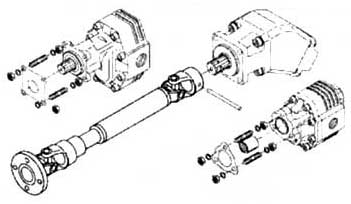

Варианты установки Howo
Варианты установки


Направление вращения насосов с единственным направлением вращения должно совпадать с направлением вращения приводного вала.
Проверить, что присоединительный фланец соотнесен с валами КОМ и насоса.

ВНИМАНИЕ! Соединение не должно создавать осевых и радиальных нагрузок на валу насоса.

Установка переходников

Алюминиевые переходники на подающей линии, снабженные О-образным уплотнением, приворачиваются в нужном направлении и затягиваются.
Переходники на линии высокого давления должны снабжаться стыковыми уплотнениями.

Максимальный момент затяжки:
  • 70 Нм – для 1 дюйма
  • 50 Нм – для 3/4 дюйма
ВНИМАНИЕ! На линии высокого давления нельзя использовать соединения с конической резьбой.

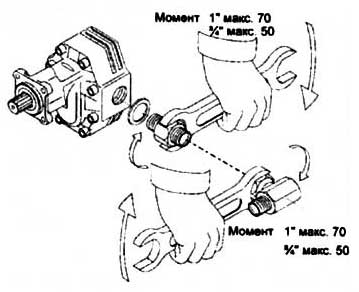

Монтаж переходников Howo
Монтаж переходников на выходе насоса

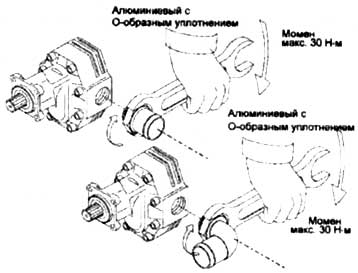

Монтаж переходников Howo
Монтаж переходников на входе насоса


Запуск
  • До запуска поршневого насоса в него необходимо залить масло, как минимум, на 2/3 его объема.
  • Запустить систему на минимальной скорости и оставить на нескольких секунд в таком режиме;
  • Затем постепенно увеличивать скорость вращения до выхода на рабочий уровень.
Таблицы моментов

Момент затяжки для шпилек:

РазмерДиаметрМомент затяжки
М83/8 дюйма10 Нм
М107/16 дюйма20 Нм
М12-30 Нм
