Установка цилиндра на опору HOWO

Монтаж опоры
  • С помощью прямоугольных или U-образных швеллеров установить опору на высоту, обеспечивающую зазор с коробкой передач и прочими узлами (см. рис.);

  • Монтаж опоры howo

  • Использовать швеллеры тех размеров, которые изготовитель грузовика рекомендует для изготовления подрамника;
  • Для минимизации напряжения в раме грузовика кромки швеллера должны быть закругленными;
  • Изготовить соединительные пластины для соединения нижней стороны опоры с рамой;
  • Кронштейны должны занимать всю ширину опоры и около 2/3 глубины рамы (минимум 100 мм);
  • В местах попадания соединительной пластины на выступающие элементы рамы (такие как кронштейн подвески) ее можно отрезать по месту; Как можно точнее следовать форме кронштейна, скругляя изгибы;
  • При необходимости переместить какую-либо из деталей грузовика на другое место, обратиться к руководству изготовителя. Возможно, что эти детали можно переместить на раму либо пластину можно разместить позади них;
  • Если в точках крепления рама изогнута, соединительные пластины можно изогнуть соответствующим образом для лучшего контакта с рамой. При необходимости пластины можно отрезать и приварить под нужным углом, установив ребро жесткости за сварным швом;
  • Привернуть соединительные пластины к раме (см. рис.). На каждую пластину использовать не менее четырех болтов М16х1,25 с качеством 8.8, стараться использовать уже имеющиеся отверстия;

  • Монтаж опоры howo

  • Приварить опору к соединительным пластинам (см. рис.);

  • Монтаж опоры howo

  • Полностью заварить опору, соединительные пластины и стык пластин с опорой;
  • Убедиться, что соединительная пластина приварена по всей ширине низа опоры;
ВНИМАНИЕ! Отключить аккумулятор перед сварочными работами.

Если требуется, чтобы опора была съемной, рекомендуется крепить ее по схеме, изображенной на рис.

Монтаж опоры howo

Монтаж нижних кронштейнов в опоре

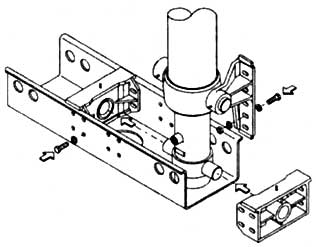

  • Установить один из нижних кронштейнов, вручную затянуть необходимые болты, самоконтрящиеся гайки и шайбы. Размещение и ориентация нижних кронштейнов показано на рис.

  • Установка цилиндра на опоре Howo
    Установка цилиндра на опоре

  • Перед установкой кронштейна просверлить отверстия в раме. Информация для правильного выбора отверстий дана в спецификации на цилиндр;
  • Дальнейшие операции описаны в следующем разделе.
