Клапан подъема кузова HOWO

Пропорциональный клапан подъема кузова с пневматическим приводом

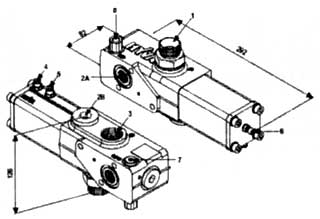

Клапан подъема кузова howo
1. канал подключения насоса (Р); 2А. возврат в резервуар (Т); 2В. альтернативный возврат в резервуар (Т); 3. канал подключения цилиндра; 4. канал подключения пневматического; 5. канал подключения пневматического управления – опускание; 6. регулятор установки скорости опускания; 7 точка подключения манометра; 8. Гильза.

Вилы
ЗапчастиОписаниеМакс, давление
147 67 315РТ-1220-150150
147 67 317РТ-1220-170170
147 67 319РТ-1220-190190
147 67 322РТ-1220-220220
147 67 325РТ-1220-250250
147 67 328РТ-1220-280280
147 67 335РТ-1220-350350

Технические данные
Гидравлические соединения золотниковый распределитель с обходным каналом нулевого давления в нейтрале Поток масла в положении опускания пропорционален пневматическому сигнальному давлению.
  • Пневматические соединения – G1";
  • Пневматическое сигнальное – 350 бар;
  • Давление – 6-10 бар;
  • Макс, расход – 220 л/мин. (см. график зависимости Др -Q);
  • Макс. давление канала Т – 15 бар;
  • Фильтрация – ≤ 25 мкм (ISO 18/13);
  • Тип масла – минеральное масло (DIN 51524/51525);
  • Диапазон вязкостей – 12/100 мм2/с;
  • Диапазон температур – -25 / + 80 °С;
  • Вес т – 6,4 кг;
Общая информация
  • Устанавливайте клапан в соответствии с инструкциями фирмы по установке;
  • Используйте соответствующие шайбы и переходники в каналах для предотвращения деформации корпуса. Не используйте переходники с конической резьбой;
  • Для предотвращения деформации корпуса поверхность пластины основания или блока должны быть абсолютно ровными;
  • Не производите сварку на корпусе клапана.
График зависимости ?р - Q
Вязкость при 50 °С – мм2/с
График показывает зависимость падения давления от потока масла:
  • от насоса к резервуару (Р → Т);
  • от насоса к цилиндру (Р → cyl);
  • от цилиндра в резервуар (cyl → Т).
График зависимости howo
