Токарная обработка на станках с ЧПУ

Даже когда стойка послушно отрабатывает выверенные кадры, металл живет своей жизнью. Тонкие микроны легко уплывают из-за нагрева направляющих, банального отжима прутка или уставших подшипников. На серийном участке с этим сталкиваешься постоянно. Если деталь бракуется, дело редко бывает в одной лишь оплошности наладчика: тут нужен спокойный разбор всей цепочки — от поведения шпинделя до механики барфидера.

1. Геометрическая точность и дефекты профиля при токарных работах по чертежам

В чертежах https://uslugi.zavod-reduktor.ru/tokarnaya всегда заложены жесткие допуски на биение, округлость и цилиндричность. Начинающие операторы часто грешат на огрехи в управляющей программе, но программа-то как раз отработала идеально. Чаще всего подводит жесткость самой системы СПИД: заготовка прогибается, суппорт едва заметно пружинит, а температурное расширение тихо сдвигает координаты.

Источники геометрических погрешностей:
├── Температурное расширение ходовых винтов и шпиндельного узла
├── Радиальный отжим заготовки при недостаточной жесткости люнета/задней бабки
├── Несоосность револьверной головки и оси вращения шпинделя
└── Погрешности позиционирования режущей кромки сменной пластины

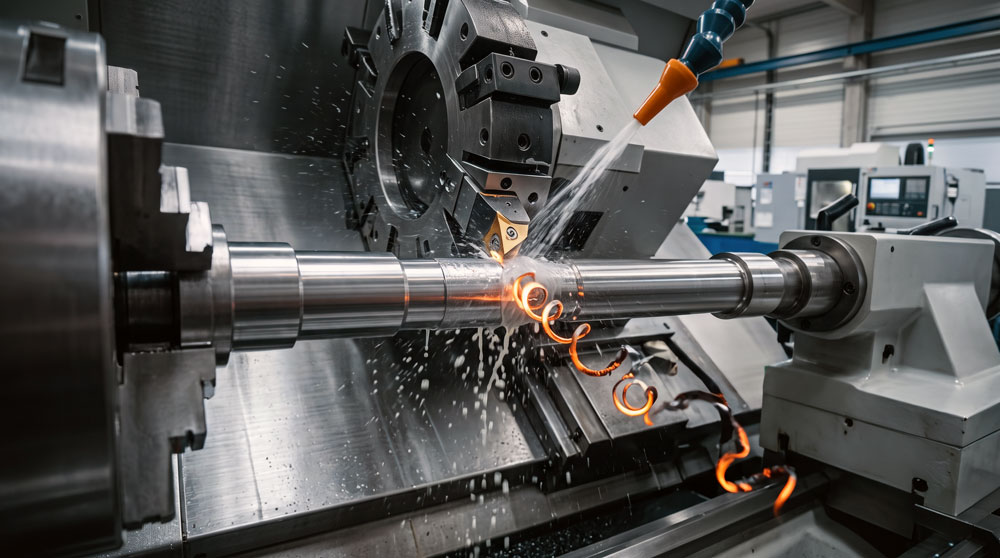

Конусность при цилиндрическом точении консольных деталей

Попробуйте проточить длинный пруток без поджатия центром. Резец неизбежно упрется в сопротивление материала, сила Py слегка отожмет свободный край, и в итоге на конце детали получится конус. Неприятно, но вполне предсказуемо.

Технологическое решение:

• Внести в программу поправку по X на расчетный отжим. Это простая программная компенсация.
• Поставить пластину с небольшим радиусом при вершине (r_ε = 0.2–0.4 мм) и острой геометрией, чтобы металл срезался мягче и заготовка меньше отталкивала резец.
• Следить за соотношением вылета: если L/D > 3, работать без упорного центра или люнета просто бессмысленно — брак гарантирован.

Овальность и огранка наружных шеек

Когда шейка вместо идеального круга превращается в многогранник или овал, подозрение обычно падает на люфт в шпинделе. Но, пожалуй, еще чаще дело в банальном пережиме: трехкулачковый патрон попросту сминает тонкостенную деталь, и после разжима ее форма безвозвратно теряется.

Регламент инструментального контроля:

1. Инструментальная дефектовка: проверка рычажными индикаторами ИРБ и микрометрами с шагом 0.001 мм.
2. Анализ зажима: жесткие кулачки стоит заменить на расточные сырые с охватом не менее 240°, а для мелких гильз лучше сразу взять цанговый патрон.
3. Регулировка гидравлики: давление в гидроцилиндре патрона имеет смысл скинуть до минимума, которого хватает, чтобы деталь не сорвало усилием резания.

2. Динамика и вибрации: токарные работы на высокоточных станках

Характерный визг на чистовых проходах ни с чем не спутаешь. Если станок дрожит, крошатся твердосплавные пластины, а зеркальная поверхность покрывается неприятной рябью с шероховатостью выше Ra 3.2. Работать в таком режиме — верный способ угробить и инструмент, и шпиндель.

Вибродиагностика узлов станка

Поймать зарождающийся резонанс до того, как посыплются подшипники, помогает обычный замер виброскорости.

Ориентироваться здесь надежнее всего на порог 1.12 мм/с по ГОСТ ИСО 10816-1. Если прибор показывает больше, в узлах явно что-то неладно: возможно, разбило смазку, разбалансировалась тяжелая оснастка или появилась кавитация в гидросистеме.

3. Токарные работы на станках с приводным инструментом: кинематические ошибки и фрезерование

Приводные блоки на осях C и Y развязывают руки: лыски, пазы и крепежные отверстия делаются за одну установку. Удобно? Безусловно. Однако совмещение точения с фрезерованием приносит и свои сложности с геометрией.

Ошибки при токарно-фрезерных переходах:
├── Угловой люфт червячной пары или муфты оси C
├── Прогиб хвостовика приводного блока (ER-цанги) при радиальном фрезеровании
├── Несовпадение центра инструмента с осью детали по высоте (ошибка оси Y)
└── Тепловой увод револьверной головки при длительной работе на оборотах свыше 4000 об/мин

Смещение шпоночных пазов и эксцентриситет

Бывает, что шпоночный паз предательски съезжает вбок от оси симметрии вала. Виновата тут, скорее всего, небрежная юстировка приводного блока в посадочном гнезде диска (BMT или VDI).

Регламент настройки:

• Прокатка контрольной оправки индикатором часового типа по образующей и торцу. Допустимый перекос оси блока относительно оси Z — не более 0.005 мм на вылете 100 мм.
• Включение циклов полярной интерполяции (G112 / G12.1) или цилиндрических координат (G107 / G7.1) только после проверки нулевой метки датчика оси C.
• Переход на попутное фрезерование: так фреза меньше отжимается, а на кромках паза почти не остается заусенцев.

4. Серийный выпуск деталей: токарные работы на станках с барфидерами

Автоматический податчик прутка освобождает оператора от рутины, но оставляет его один на один с капризами длинного проката и клубками стружки. В непрерывном цикле мелочей нет.

Проблемы подачи и осевой упор

Если загрузить трехметровый хлыст в изношенный канал или взять направляющие не в размер, пруток на высоких оборотах начнет буквально колотить по трубе.

1. Вибрация прутка на высоких оборотах. Когда зазор между прутком и стенками полимерного вкладыша превышает пару миллиметров, хлыст изгибается волной. Шпиндельные опоры от таких ударов разбиваются в разы быстрее, а на проточенных поверхностях проступает волнистость.
2. Нестабильность линейного вылета по оси Z. Если цанга зажата слабо, пруток при отрезке детали может слегка скользнуть назад. Механический упор револьверной головки решает проблему только тогда, когда в программе четко прописан контроль усилия досыла.
3. Наматывание стружки (сливная стружка). Сплошная лента стружки способна мгновенно намотаться на деталь или сработать на датчике защитной двери, остановив цикл. Тут спасает либо агрессивная стружколомающая пластина на подачах от f ≥ 0.15 мм/об, либо запуск осциллирующего точения (LFV), которое само крошит стружку мелкими порциями.

5. Алгоритм устранения брака при токарной обработке на ЧПУ

Когда деталь упорно не лезет в допуск, метаться от корректора к корректору бессмысленно — надежнее спокойно пройтись по цепочке:

[Обнаружение отклонения размера детали]
│
▼
1. Инструментальная дефектовка
(микрометры 0.001 мм, индикаторы ИРБ, нутромеры)
│
▼
2. Проверка состояния режущей кромки
(фаска износа по задней поверхности VB > 0.3 мм, наростообразование)
│
▼
3. Проверка жесткости базирования
(давление гидропатрона, расточка кулачков, состояние центра)
│
▼
4. Замер вибраций узлов
(ГОСТ ИСО 10816-1, контроль порога 1.12 мм/с)
│
▼
5. Корректировка G-кода или режимов резания
(подача, скорость резания, корректоры инструмента Wear/Geometry)

Такая спокойная пошаговая проверка быстро отсекает надуманные причины и помогает нащупать корень проблемы без лишней суеты и порчи заготовок.
