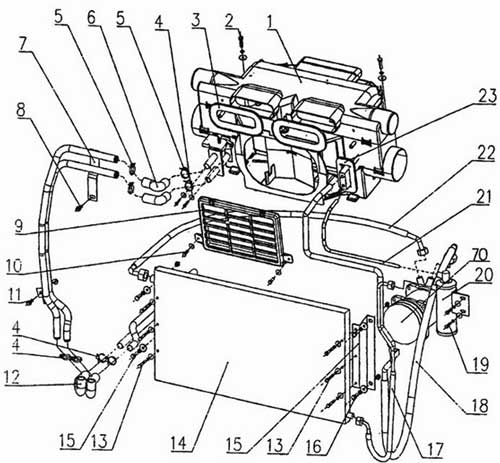

№ | Номер детали | Наименование | Кол-во |
1 | WG1642820002 | водяная трубка | 1 |
1-1 | AZ1630840013 | радиатор в сборе с электроуправляемым водяным краном | 1 |
1-2 | AZ1630840091 | радиатор | 2 |
1-3 | AZ1630840319 | подводящая труба в сборе | 1 |
1-3-1 | AZ1630840074 | уплотнительной кольцо | 1 |
1-3-2 | AZ1630840073 | отводящая труба в сборе | 1 |
1-3-3 | AZ1630840066 | водяной кран в сборе (с электроуправлением) | 3 |
1-3-4 | AZ1630840072 | реверсивный водяной клапан №3 | 1 |
1-3-5 | AZ1630840320 | самонарезной винт | 1 |
1-4 | AZ1630840326 | DJ, испаритель в сборе (завод Дунцзе) | 1 |
1-5 | Q2723525 | расширительный клапан | 2 |
1-6 | AZ1642820010 | датчик температуры | 1 |
1-6-1 | AZ1642820010-1 | заслонка воздухопритока в сборе | 1 |
1-6-2 | AZ1642820010-2 | средний корпус | 1 |
1-7 | AZ1630870015 | пеноуплотнитель 1 | 2 |
1-8 | AZ1630840312 | соединительный хомут | 1 |
1-9 | AZ1630840092 | вентилятор в сборе | 1 |
1-10 | AZ1630840063 | пучок проводов в сборе | 9 |
1-11 | AZ1642820010 | самонарезной винт | 1 |
1-12 | AZ1630840323 | регулятор вентилятора в сборе (завод в Нанкине) | 1 |
1-13 | Q2714216 | поворотная пластина | 3 |
1-14 | AZ1630840321 | поворотный рычаг | 1 |
1-15 | AZ1630840049 | торсионная пружина | 1 |
1-16 | AZ1630840050 | водяная трубка | 1 |
1-17 | AZ1630840051 | радиатор в сборе с электроуправляемым водяным краном | 2 |
1-18 | AZ1630g40052 | шайба | 1 |
1-19 | AZ1630840065 | захватное кольцо | 1 |
1-20 | AZ1630840045 | шатун 2 | 2 |
1-21 | AZ1630840046 | шатун 3 | 1 |
1-22 | AZ1630840047 | шатун 4 | 1 |
1-23 | AZ1630840325 | реверс №2(заслонки циркуляции за воздузопритоком) | 1 |
1-24 | Q2723525 | самонарезной винт | 2 |
1-25 | AZ1630840313 | маятниковый рычаг | 1 |
1-26 | AZ1630840314 | изогнутая тяга | 1 |
1-27 | AZ1630840053 | основание | 2 |
1-28 | AZ1630840311 | верхний корпус | 1 |
1-29 | AZ1630840401 | самоклеющаяся уплотнительная прокладка на сопло 2 | 1 |
1-30 | AZ1630840093 | пеноуплотнитель 2 | 1 |
1-31 | AZ1630840063 | соединительный хомут | 8 |
1-32 | AZ1630840037 | левая заслонка | 1 |
1-33 | AZ1630840038 | правая заслонка (симметричная левой) | 1 |
1-34 | AZ1630840040 | передняя заслонка | 1 |
1-35 | AZ1630840041 | шатун 1 | 2 |
1-36 | AZ1630840035 | квадратный вал | 1 |
1-37 | AZ1630840036 | задняя заслонка | 1 |
1-38 | AZ1630840039 | изогнутая тяга 1 | 1 |
1-39 | AZ1630840053 | основание | 1 |
1-40 | AZ1630840034 | плоская коническая шестерня | 2 |
1-41 | AZ1630840315 | вал конической шестерни | 1 |
1-42 | Q43660 | стопорное кольцо | 1 |
1-43 | AZ1630840324 | реверс №1(заслонки воздухопритока) | 1 |
1-44 | Q2723525 | самонарезной винт | 2 |
1-45 | AZ1630840016 | уплотнительное кольцо воздухозаборника | 1 |
1-46 | AZ1630840021 | упорная пластина | 1 |
1a | Q150B0830 | болт | 2 |
1b | Q40308 | пружинная шайба | 2 |
1c | Q40208 | шайба | 2 |
3 | AZ1630840062 | плоская резиновая уплотняющая втулка | 2 |
4 | Q2714825 | самонарезной винт | 2 |
4a | Q40206 | шайба | 2 |
5 | 190003989340 | хомут для шланга | 6 |
6 | WG1642840091 | фасонный щланг 1 | 2 |
7 | AZ1642840013 | стальная трубка в сборе | 1 |
8 | Q1840816 | фланцевый болт | 1 |
9 | AZ1642840084 | защитная решетка воздухозаборника в сборе | 1 |
10 | Q150B0620 | болт | 2 |
10a | Q40206 | шайба | 2 |
11 | Q1840825 | фланцевый болт | 1 |
11a | Q33008 | фланцевая контровочная гайка | 1 |
12 | WG1642840092 | фасонный шланг 2 | 2 |
13 | Q150B0640 | болт | 6 |
13a | Q40306 | пружинная шайба | 6 |
13b | Q40206 | шайба | 6 |
14 | WG1630820073 | конденсатор в сборе | 1 |
15 | WG1642820011 | левый кронштейн конденсатора в сборе | 1 |
15a | WG1642828011 | правый кронштейн конденсатора в сборе | 1 |
15 | WG1642820012 | болт | 1 |
15a | WG1642828012 | пружинная шайба | 1 |
16 | Q150B0825 | шайба | 4 |
16a | Q40308 | гайка | 8 |
16b | Q40208 | шланг конденсатор-ресивер в сборе | 4 |
16c | Q340B08 | шланг испаритель-компрессор в сборе | 4 |
17 | WG1642820017 | шланг испаритель-компрессор в сборе | 1 |
18 | WG1642820019 | болт | 1 |
18 | WG1642828019 | пружинная шайба | 1 |
19 | Q150B0625 | шайба | 2 |
19 | Q40306 | ресивер в сборе | 2 |
19 | Q40206 | шланг высокого давления ресивер-испаритель | 2 |
20 | WG1642820015 | шланг компрессор-конденсатор в сборе | 1 |
21 | WG1642820018/1 | шланг компрессор-конденсатор в сборе | 1 |
22 | WG1642820016 | резиновая втулка | 1 |
22 | WG1642828016 | панель управления в сборе | 1 |
23 | WG1630820019 | датчик температуры | 1 |
24 | WG1630840032 | пучок проводов кондиционера | 1 |
25 | WG1630820313 | компрессор на охлаждение | 1 |
26 | AZ1630820312 | DJ, компрессор на охлаждение (завод Дунцзе) | 1 |
70 | WG1500139000 | втулка | 1 |
70-1 | WG1500139000/3 | кронштейн | 1 |
71 | 1581C160018 | правый кронштейн конденсатора в сборе | 2 |
72 | AZ1500130018 | болт | 1 |
72 | AZ1500130107 | кронштейн | 1 |
73 | Q150B10130 | болт | 2 |
74 | 161500130027 | проставка | 1 |
76 | Q150B0825 | болт | 2 |
77 | Q40008 | шайба | 2 |
78 | Q41808 | волнистая пружинная шайба | 2 |
79 | AZ1500090026 | стяжной болт | 1 |
79 | AZ1500130105 | стяжной болт | 1 |
80 | Q40110 | шайба | 3 |
81 | Q340B1O | гайка | 2 |
82 | Q33208 | контрящая гайка | 1 |
83 | WG1500130110 | клиновидный ремень | 1 |
83 | WG1500130016 | клиновидный ремень | 1 |
83-1 | WG1500130016/3 | клиновидный ремень (завод Дунцзе) | 1 |
