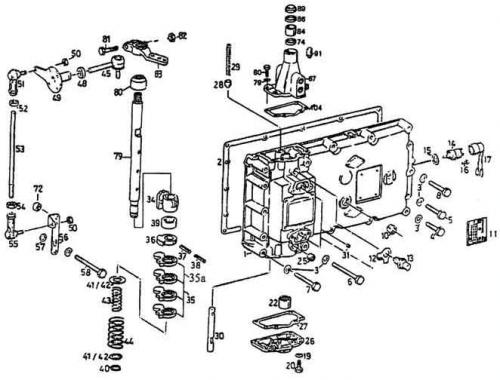

№ | Номер детали | Наименование | Спецификация | Кол-во |
1 | 1250 307 450 | задняя крышка | | 1 |
2 | 1250 306 182 | прокладка | | 1 |
3 | 0630 302 091 | набор регулирровочных шайб | B10 | 14 |
4 | 0636 010 172 | болт | M10x55 | 6 |
5 | 0630 010 174 | болт | M10x60 | 2 |
6 | 0636 010 200 | болт | M10x110 | 2 |
7 | 0636 010 190 | болт | M10x90 | 3 |
8 | 0636 010 179 | болт | M10x70 | 1 |
10 | 0736 303 005 | заглушка | M24x1.5 | 1 |
11 | 112 365 064 | бирка ТС | | 1 |
12 | 0630 603 010 | стопорная шайба | 17 | 1 |
13 | 1250 207 254 | замок задней передачи | 240N | 1 |
14 | 0501 203 944 | выключатель сигнала заднего хода | | 1 |
15 | 0501 309 183 | уплотнительная прокладка выключателя | | 1 |
16 | 0636 015 020 | болт | M5x12 | 2 |
17 | 1240 307 441 | нажимная пластина выключателя | | 1 |
19 | 0630 302 090 | волнистая упругая шайба | B8 | 6 |
20 | 0630 015 092 | болт | M8x28 | 10 |
22 | 0635 300 053 | игольчатый подшипник | 25x32x20 | 1 |
25 | 0636 301 041 | заглушка | M16x1.5 | 1 |
26 | 1240 307 424 | крышка торца вала переключения передач | | 1 |
27 | 1252 307 060 | прокладка | | 1 |
28 | 1250 307 600 | тормозящий палец | | 1 |
29 | 0732 041 244 | тормозящая пружина | | 1 |
30 | 1240 307 346 | валик | | 1 |
31 | 0730 361 073 | заглушка | | 1 |
33 | 0735 470 007 | ведущий палец | 10.0x8.0 | 4 |
34 | 115 307 001 | тормозящий сегмент | | 1 |
35 | 1240 307 338 | ведущая пластина переключения передач | | 3 |
35a | 1240 307 339 | ведущая пластина 5-6-й передач | | 1 |
36 | 1240 307 374 | упор валика | | 1 |
37 | 0631 329 072 | упругий цилиндрический шплинт | 6x40 | 1 |
38 | 0631 329 145 | упругий цилиндрический шплинт | 3.5x40 | 1 |
39 | 0730 061 091 | распорка | 13.5 | 1 |
40 | 0630 532 138 | V-образное стопорное кольцо | JV24 | 1 |
41 | 0730 104 083 | седло большой пружины | 2.00 | 1 |
42 | 0730 001.156 | седло малой пружины | | 1 |
43 | 0732 040 022 | малая возвратная пружина вала переключателя передач | | 1 |
44 | 0732 040 237 | большая возвратная пружина вала переключателя передач | | 1 |
45 | 0501 204 714 | шаровый наконечник качающегося рычага | | 1 |
45a | 0637 011 532 | запорная гайка | M10x1 | 1 |
49 | 1240 207 113 | соединительная пластина | | 1 |
50 | 0637 011 527 | запорная гайка | M10 | 2 |
51 | 0732 107 019 | шаровый наконечник опорного рычага (левая резьба) | | 1 |
52 | 0637 006 091 | гайка | | 1 |
53 | 0736 620 056 | опорный рычаг | | 1 |
54 | 0637 006 027 | гайка | M12 | 1 |
55 | 0732 107 018 | шаровый наконечник опорного рычага | | 1 |
56 | 1269 307 350 | опорная пластина | | 1 |
58 | 0636 010 192 | болт | M10x95 | 2 |
67 | 1250 307 634 | короткая опора вала переключения передач | | 1 |
79 | 1240 307 433 | вал переключения передач | | 1 |
80 | 1238 307 411 | защитный колпак | | 1 |
81 | 0636 010 159 | болт | M10x40 | 1 |
82 | 0637 006 102 | гайка | M10 | 1 |
83 | 1250 307 662 | качающийся рычаг переключения передач | | 1 |
84 | 0635 300 053 | игольчатый подшипник | HK2520 25x32x20 | 1 |
86 | 0634 300 302 | сальник в сборе | 25x35x7B | 1 |
89 | 0634 307 367 | пылезащитная уплотняющая манжета в сборе | 25x35x7x10 | 1 |
91 | 0732 612 005 | сапун в сборе | | 1 |
