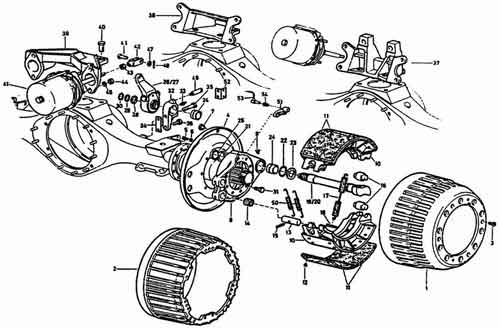

№ | Номер детали | Наименование | Кол-во |
1 | AZ9112340006 | тормозной барабан | 2 |
3 | 190003825513 | винт | 4 |
4 | 1880340018 | пылезащитная крышка тормоза | 2 |
4 | 199112340012 | пылезащитная крышка тормоза | 2 |
5 | Q150B0816 | болт | 12 |
6 | Q40308 | пружинная шайба | 12 |
7 | 1880340037 | сальник уплотнения | 16 |
8 | 199000340062 | щит тормоза | 2 |
8a | AZ9112340010 | защитный чехол датчика | 2 |
8b | AZ9112340056 | кронштейн датчика | 2 |
9 | 199000343114 | масленка | 4 |
- | 199000340070 | тормозная колодка в сборе | 4 |
10 | 199000340061 | тормозная колодка | 4 |
11 | WG9200340068 | тормозная накладка | 8 |
11a | 199112340028 | тормозная демпферная прокладка | 4 |
12 | 189000340068 | заклепка | 64 |
13 | 199000340064 | валик | 4 |
14 | 1880340016 | проходная втулка | 4 |
15 | 190003909661 | упругий цилиндрический шплинт | 4 |
16 | 199000340027 | нажимный ролик | 4 |
17 | AZ9100340012 | стяжная пружина | 2 |
18 | 1880440032 | валик-штифт | 4 |
19 | 199112340026 | вал разжимного кулака (левый) | 1 |
19 | AZ9231340226 | вал разжимного кулака (левый) | 1 |
20 | 199112340027 | вал разжимного кулака (правый) | 1 |
20 | AZ9231340227 | вал разжимного кулака (правый) | 1 |
21 | 1880440010 | шайба | 2 |
22 | 1880340023 | сальник уплотнения | 2 |
23 | 1880440010 | шайба | 2 |
24 | WG9100340017 | проходная втулка | 4 |
25 | 190003933300 | стопорное кольцо | 2 |
26 | WG9100340056 | тормозной рычаг в сборе (левый) | 1 |
26 | WG9100340061 | рычаг автоматической регулировки зазора | 1 |
26a | AZ9100349992 | кронштейн | 1 |
27 | WG0100340057 | тормозной рычаг в сборе (правый) | 1 |
27 | WG9100340060 | рычаг автоматической регулировки зазора | 1 |
27a | AZ9100349993 | кронштейн | 1 |
28 | 1880340022 | шайба | 2 |
29 | 180320028 | регулировочная шайба | - |
29 | 180320029 | регулировочная шайба | - |
29 | 180320030 | регулировочная шайба | - |
29 | 180320046 | регулировочная шайба | - |
30 | 190003933116 | стопорное кольцо | 2 |
31 | Q151B1635TF2 | болт | 20 |
32 | 199014340041 | кронштейн вала кулака | 2 |
33 | 190003963112 | масленка | 2 |
34 | 1880340031 | регулировочная прокладка | - |
34 | 1880340032 | регулировочная прокладка | - |
34 | 1880340033 | регулировочная прокладка | - |
34 | 1880340034 | регулировочная прокладка | - |
34 | 13809470031 | регулировочная прокладка | - |
34 | 13809470032 | регулировочная прокладка | - |
34 | 13809470033 | регулировочная прокладка | - |
35 | Q151B1490 | болт | 2 |
36 | Q151B1440 | болт | 2 |
37 | 199014340042 | кронштейн тормозного цилиндра | 1 |
39 | 199012340066 | кронштейн тормозного цилиндра | 1 |
40 | Q151B2040TF2 | болт | 4 |
41 | WG9100360303 | энергоаккумулятор | 2 |
42 | 190003964459 | вилка с резьбой | 2 |
43 | Q341B14 | гайка | 2 |
44 | Q341B16 | гайка | 4 |
45 | Q40316 | пружинная шайба | 4 |
46 | 190003903661 | палец-валик | 2 |
