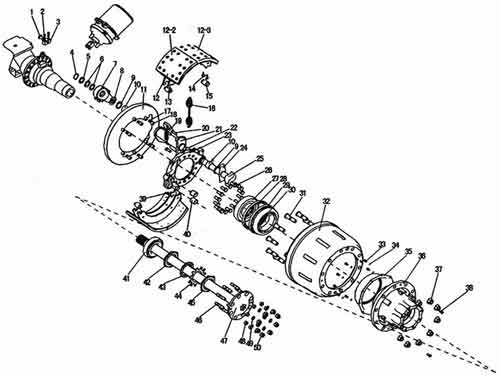

№ | Номер детали | Наименование | Кол-во |
1 | AZ9107346010 | защитный кожух вывода датчика ABS | 2 |
2 | Q218B0835 | винт | 4 |
3 | AZ9107346006 | кронштейн датчика | 2 |
4 | 1229D2942 | захватное кольцо | 2 |
5 | 1229W3117 | шайба | 2 |
6 | 1229J3130 | шайба | 4 |
7 | AZ9111340040 | рычаг регулировки зазора тормоза в сборе | 2 |
7 | WG9111340045 | рычаг автоматической регулировки зазора тормоза в сборе | 2 |
7a | AZ9111340025 | фиксаторная шайба | 2 |
7b | Q33208 | контргайка | 2 |
8 | 1229H4090 | шайба | 2 |
9 | A 1205V1556 | сальник - кронштейн вала | 4 |
10 | WG122511208 | втулка вала кулака | 4 |
11 | A3236R2124 | пылезащитный колпак | 2 |
11a | A3236Q2123 | пылезащитный колпак | 2 |
12 | AZ9761340106 | тормозная колодка с прокладкой в сборе | 2 |
12-1 | AZ9761340105 | тормозная колодка | 2 |
12-2 | AZ9761340103 | тормозная накладка (со стороны опорного пальца) | 2 |
12-3 | AZ9761340104 | тормозная накладка (со стороны кулака) | 2 |
12-4 | 5-60730 | тормозная прокладка | 2 |
12-5 | WG9761340108 | заклепка | 28 |
13 | 1259N274 | опорный палец тормозной колодки | 4 |
14 | 31050B210 | держатель ролика тормозной колодки | 4 |
15 | 1779R18 | ролик тормозной колодки | 4 |
16 | 2258W803 | пружина - тормозная колодка | 2 |
17 | Q150B1028 | болт | 12 |
18 | AZ9118340012 | проставка пылезащитного колпака | 12 |
19 | 2258H1230 | пружина | 4 |
20 | Q150B1235 | болт | 8 |
21 | AZ9761345541 | кронштейн тормозной камеры второго задн.моста (левый) | 1 |
21a | AZ9761345542 | кронштейн тормозной камеры второго задн.моста (правый) | 1 |
21 | AZ9761345555 | кронштейн тормозной камеры одинар.заднего моста (левый) | 1 |
21a | AZ9761345556 | кронштейн тормозн.камеры одинарн.заднего моста (правый) | 1 |
21 | AZ9761345543 | кронштейн торм.камеры среднего моста в сборе (левый) | 1 |
21a | AZ9761345544 | кронштейн торм.камеры среднего моста в сборе (правый) | 1 |
22 | 1205G761 | кольцо | 2 |
23 | 3211W6003 | щит тормоза левый | 1 |
23a | 3211W6004 | щит тормоза правый | 2 |
24 | 1229G4089 | шайба в головной части кулака | 2 |
25 | AZ9761348144 | вал кулака левый | 1 |
25a | AZ9761348143 | вал кулака правый | 1 |
26 | Q151B1635TF2 | болт | 2 |
27 | AZ9111340017 | распорное кольцо | 2 |
28 | WG9112340114 | сальник уплотнения вала | 2 |
29 | WG9112340113 | сальник уплотнения вала | 2 |
30 | 190003326067 | конический роликоподшипник 30222GB/T297-94 | 2 |
31 | WG9107340002 | колесная шпилька (класс прочности 10.9) | 20 |
32 | AZ9118340006 | тормозной барабан | 2 |
33 | Q150B0816 | болт | 20 |
34 | Q40308 | пружинная шайба | 20 |
35 | AZ9761340021 | маслоотражательный колпак | 2 |
36 | AZ9761340082 | ступица заднего колеса | 2 |
36a | WG9112340008 | рабочее колесо фланца | 2 |
37 | WG9003884160 | колесная гайка | 20 |
38 | Q2541025 | утопленный винт | 4 |
39 | 1218G85 | палец тормозной пружины | 4 |
40 | WG122511208 | втулка вала кулака | 4 |
41 | 32217 | конический роликоподшипник GB/T297-94 | 2 |
42 | 1227N1184 | внутренняя регулировочная гайка подшипника ступицы | 2 |
43 | 1229M3003 | замковая пластина | 2 |
44 | AZ9107334673 | контровочная шайба | 2 |
45 | 1227P1186 | наружная регулировочная гайка подшипника ступицы | 2 |
46 | WG9107340003 | шпилька (класс прочности 10.9) | 16 |
47 | AZ9761341020 | полуось (левая) | 1 |
47a | AZ9761341010 | полуось (правая) | 1 |
48 | 1246V1166 | конусная втулка | 16 |
49 | 1229X518 | предохранительная шайба с зубом | 16 |
50 | 190003888627 | самоконтрящая гайка | 16 |
