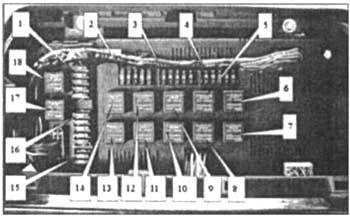

Коммутатор HOWO
1. группа предохранителей F3; 2. группа предохранителей F4; 3. группа предохранителей F5; 4. группа предохранителей F6; 5. реле J4; 6. реле J5; 7 реле J10; 8. реле J9; 9. реле J3; 10. реле J8; 11. реле J7; 12. реле J2; 13. реле J6; 14. реле Л; 15. группа предохранителей F1; 16. группа предохранителей F2; 17. Реле J2; 18. реле J11
Назначение реле
| Шифр | Назначение реле |
| J1 | Лампа правого поворота |
| J2 | Вспомогательный источник тока № 15 |
| J3 | Питание кондиционера |
| J4 | Передние фары (дальний свет) |
| J5 | Передние противотуманные фары |
| J6 | Лампа левого поворота |
| J7 | Прерыватель стеклоочистителя |
| J8 | Передние фары (ближний свет) |
| J9 | Передние противотуманные фары |
| J10 | D+ источник тока |
| J11 | Запасной |
| J12 | Запасной |
Предохранители и соответствующие реле коммутатора
| № предохранителя | Номинал | Реле | Применение |
| F1_1 | 15A | - | Электрическая регулировка сиденья/воздухоосушитель/зеркало заднего вида |
| F1_2 | 15A | - | Выключатель замка (№30) |
| F1_3 | 15A | - | ABS прицепа |
| F1_4 | 15A | - | Левый указатель поворота |
| F1_5 | 15A | - | Правый указатель поворота, приемник, внутреннее освещение |
| F2_1 | 15A | - | ECAS (источник тока № 30) |
| F2_2 | 15A | - | ABS (источник тока № 30) |
| F2_3 | 15A | - | ABS (источник тока № 30) |
| F2_4 | 15A | - | Левый электрический стеклоподъемник |
| F2_5 | 15A | - | Правый электрический стеклоподъемник |
| F3_1 | 15A | - | Резервное реле 2 |
| F3_2 | 15A | - | Резервное реле 1 |
| F3_3 | 15A | - | ABS (источник тока № 15) |
| F3_4 | 15A | - | ECAS (источник тока № 15) |
| F3_5 | 15A | - | Источник тока № 15 |
| F4_1 | 25A | J1,J6 | Предохранитель лампы поворота |
| F4_2 | 25A | - | Предохранитель индикатора (источник тока №30) |
| F4_3 | 10A | - | Вспомогательный источник тока № 15 |
| F4_4 | 10A | J2 | Вспомогательный источник тока № 15 |
| F4_5 | 10A | Вспомогательный источник тока № 15 | |
| F5_J | 10A | № 30 (группа приборов, левая колодка) | |
| F5_2 | 10A | J7 | Прерыватель стеклоочистителя |
| F5_3 | 25A | J3 | Источник тока кондиционера |
| F5_4 | 10A | J8 | Передние фары (ближний свет) |
| F5_5 | 25A | J4 | Передние фары (дальний свет) |
| F6_1 | 25A | J9 | Стояночные огни |
| F6_2 | 15A | J10 | D+ источник тока |
| F6_3 | 10A | J5 | Передние противотуманные фары |
| F6_4 | 15A | J11 | Запасной |
| F6_5 | 10A | J12 | Запасной |
