Принципиальные схемы электрооборудования HOWO
Напряжение питания 24 В, отрицательный полюс замкнут на массу
Цвет электрического провода на основной схеме обозначается большими английскими буквами:
Выполнение сварочно-ремонтных работ
ВНИМАНИЕ! Во время проведения сварочно-ремонтных работ обязательно отсоедините от электрической сети интеллектуальную систему управления!
Во время проведения сварочно-ремонтных работ необходимо:
Цвет электрического провода на основной схеме обозначается большими английскими буквами:
Буква | Цвет |
А | Красный |
В | Черный |
С | Белый |
D | Желтый |
Е | Серый |
F | Зеленый |
G | Фиолетовый |
Н | Оранжевый |
I | Темно-голубой |
К | Светло голубой |
L | Коричневый |
М | Заземление |
N | Розовый |
Выполнение сварочно-ремонтных работ
ВНИМАНИЕ! Во время проведения сварочно-ремонтных работ обязательно отсоедините от электрической сети интеллектуальную систему управления!
Во время проведения сварочно-ремонтных работ необходимо:
- Отсоедините аккумулятор;
- Снимите приборную панель, опрокинусь кабину, отключите штепсельные розетки, как показано на рисунках;
- После снятия крышки коммутатора обязательно отключите штепсельные розетки как показано на рисунках;
- После окончания сварочных работ все штепсельные розетки верните на прежние места.
![Подсоединенный аккумулятор Howo Подсоединенный аккумулятор Howo](/upload/howo-manual/akkumulator_podsoedinen.jpg)
Аккумулятор подсоединен

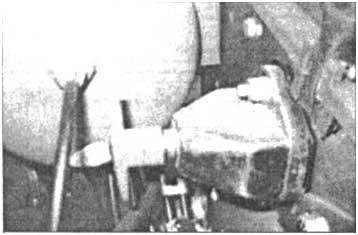

![Отключенный аккумулятор Howo Отключенный аккумулятор Howo](/upload/howo-manual/akkumulator_otkluchen.jpg)
Аккумулятор отключен

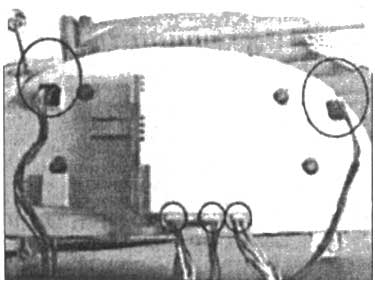

![Снятие приборной панели Howo Снятие приборной панели Howo](/upload/howo-manual/snyatie_pribornoi_paneli.jpg)

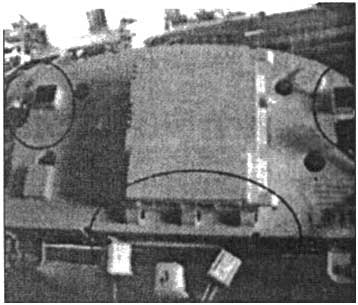

![Снятие прибоной панели Howo Снятие прибоной панели Howo](/upload/howo-manual/snyatie_pribornoi_paneli_2.jpg)

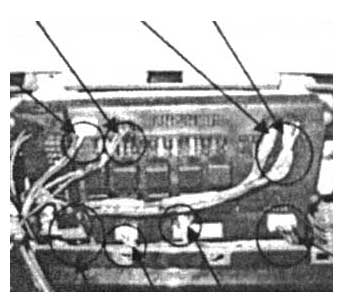

![Отключение штепсельных розеток Howo Отключение штепсельных розеток Howo](/upload/howo-manual/otkluchenie_shtepselnyh_rozetok.jpg)

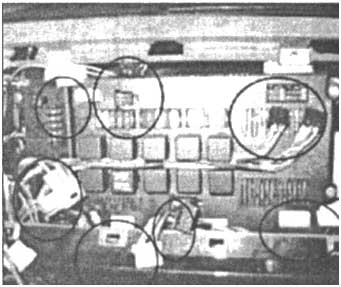

![Отключение штепсельных розеток Howo Отключение штепсельных розеток Howo](/upload/howo-manual/otkluchenie_shtepselnyh_rozetok_2.jpg)
