Шестеренчатые и поршневые насосы. Инструкция по монтажу HOWO

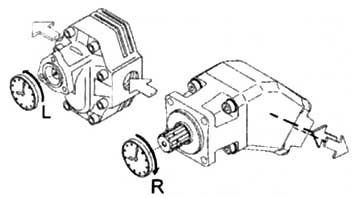

Направление вращения
Шестеренчатые насосы обычно имеют только одно направление вращения.
Направление вращения видно со стороны вала насоса.
Обычно впускное отверстие имеет больший диаметр, чем выпускное.
Направление вращения: L влево; R. вправо
Установка
Насосы UNI с тремя отверстиями монтируются на КОМ посредством шлицевой втулки и трех шпилек с гайками.
Насосы ISO с четырьмя отверстиями монтируются непосредственно на КОМ с помощью четырех шпилек и гаек. Моменты затяжки см. далее в таблице
Если насос приводится во вращение приводным валом, то требуется, чтобы торцевые поверхности обоих валов были параллельны и совокупный угол перекоса обоих валов не превышал 8°.

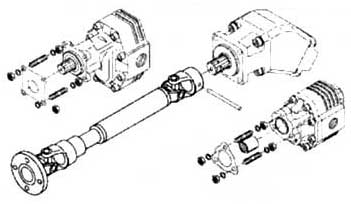

Варианты установки
Направление вращения насосов с единственным направлением вращения должно совпадать с направлением вращения приводного вала.
Проверить, что присоединительный фланец соотнесен с валами КОМ и насоса.
ВНИМАНИЕ! Соединение не должно создавать осевых и радиальных нагрузок на валу насоса.
Установка переходников
Алюминиевые переходники на подающей линии, снабженные О-образным уплотнением, приворачиваются в нужном направлении и затягиваются.
Переходники на линии высокого давления должны снабжаться стыковыми уплотнениями.
Максимальный момент затяжки:

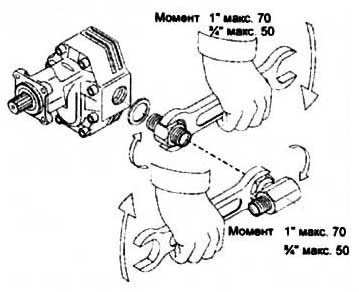

Монтаж переходников на выходе насоса

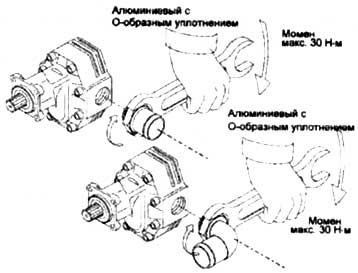

Монтаж переходников на входе насоса
Запуск
Момент затяжки для шпилек:
Шестеренчатые насосы обычно имеют только одно направление вращения.
Направление вращения видно со стороны вала насоса.
Обычно впускное отверстие имеет больший диаметр, чем выпускное.

Направление вращения: L влево; R. вправо
Установка
Насосы UNI с тремя отверстиями монтируются на КОМ посредством шлицевой втулки и трех шпилек с гайками.
Насосы ISO с четырьмя отверстиями монтируются непосредственно на КОМ с помощью четырех шпилек и гаек. Моменты затяжки см. далее в таблице
Если насос приводится во вращение приводным валом, то требуется, чтобы торцевые поверхности обоих валов были параллельны и совокупный угол перекоса обоих валов не превышал 8°.

Варианты установки
Направление вращения насосов с единственным направлением вращения должно совпадать с направлением вращения приводного вала.
Проверить, что присоединительный фланец соотнесен с валами КОМ и насоса.
ВНИМАНИЕ! Соединение не должно создавать осевых и радиальных нагрузок на валу насоса.
Установка переходников
Алюминиевые переходники на подающей линии, снабженные О-образным уплотнением, приворачиваются в нужном направлении и затягиваются.
Переходники на линии высокого давления должны снабжаться стыковыми уплотнениями.
Максимальный момент затяжки:
- 70 Нм – для 1 дюйма
- 50 Нм – для 3/4 дюйма

Монтаж переходников на выходе насоса

Монтаж переходников на входе насоса
Запуск
- До запуска поршневого насоса в него необходимо залить масло, как минимум, на 2/3 его объема.
- Запустить систему на минимальной скорости и оставить на нескольких секунд в таком режиме;
- Затем постепенно увеличивать скорость вращения до выхода на рабочий уровень.
Момент затяжки для шпилек:
Размер | Диаметр | Момент затяжки |
М8 | 3/8 дюйма | 10 Нм |
М10 | 7/16 дюйма | 20 Нм |
М12 | - | 30 Нм |
