Сборка цилиндра HOWO

Замена пакетных уплотнений
  • Тщательно протереть каждую ступень и нанести достаточное количество смазки на комплект уплотнений и в канавки;

  • Замена пакетных уплотнений Howo

  • Вставить новое пакетное уплотнение в каждую ступень: сначала сальник, затем опорные кольца и маслосъемное кольцо.

  • Замена пакетных уплотнений Howo
ВНИМАНИЕ! Кольца из комплекта уплотнений для цилиндра DCT не такие же, как для цилиндров FC и FE. Убедиться, что для данного цилиндра подобраны соответствующие кольца. Неправильно подобранные кольца могут стать причиной заклинивания либо утечек. Убедиться, что каждое из колец правильно встало в канавку; неправильная установка может вызвать заклинивание, утечки либо повреждения.

Замена ступеней

Почти полностью ввести первую ступень в базу, проследив, чтобы ступень не поцарапалась при прохождении стопорного кольца.
Возможно появление некоторого сопротивления, когда ступень будет входить в комплект уплотнений:
  • Для предотвращения повреждений и облегчения сборки можно использовать особые конусы;

  • Замена ступеней Howo
    Замена ступеней Howo

  • На конце ступени установить ползуны и обильно нанести смазку. Продвинуть ступень дальше внутрь, пока ползуны не войдут в базу. Установить следующие ступени согласно той же методике;

  • Замена ступеней Howo

  • После установки ступени, поставить пружинное кольцо (или подъемные кольца с распорной втулкой для версии ЕНР) внутри предыдущей ступени (исключая базу цилиндра);

  • подъемные кольца с распорной втулкой

  • Установить поршень в последовательности, обратной разборке.
ВНИМАНИЕ! Ползуны должны устанавливаться так, чтобы плоская сторона верхнего ползуна была обращена вверх.

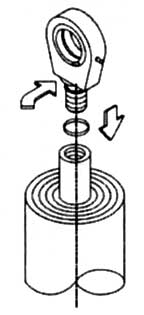

Установка уха с резьбой (цилиндры FE)

Надеть на ухо новое О-образное кольцо. Обильно нанести смазку и ввернуть ухо в поршень;

Установка уха с резьбой Howo

ВНИМАНИЕ! Отсутствие фиксации стопорным болтом – опасно для жизни.
  • Нанесение copper смазки на резьбу облегчит установку уха;
  • Стопорный болт установить на той же высоте, но не в то же отверстие;
  • Просверлить новое отверстие (диаметр 4,5 мм, глубина 8 мм) и нарезать в нем резьбу Мб;
  • Установить стопорный болт в новом отверстии, до установки нанести скрепляющее вещество (Loctite, например).
Закрывание цилиндра (все типы)
  • Установить новое О-образное кольцо в пластину днища и вставить ее в базу, обильно смазать для предотвращения повреждения О-образного кольца;

  • Закрывание цилиндра Howo

  • Закрепить пластину днища 3-мя стопорными пластинами, используя по 2 новых болта и пружинных шайб на пластину.
ВНИМАНИЕ! Повторно использовать верхнюю гайку на внешнем кожухе - запрещено

Закрывание цилиндра Howo
Закрывание цилиндра Howo
