Установка цилиндра на опору HOWO
Монтаж опоры
Если требуется, чтобы опора была съемной, рекомендуется крепить ее по схеме, изображенной на рис.
Монтаж нижних кронштейнов в опоре
- С помощью прямоугольных или U-образных швеллеров установить опору на высоту, обеспечивающую зазор с коробкой передач и прочими узлами (см. рис.);
- Использовать швеллеры тех размеров, которые изготовитель грузовика рекомендует для изготовления подрамника;
- Для минимизации напряжения в раме грузовика кромки швеллера должны быть закругленными;
- Изготовить соединительные пластины для соединения нижней стороны опоры с рамой;
- Кронштейны должны занимать всю ширину опоры и около 2/3 глубины рамы (минимум 100 мм);
- В местах попадания соединительной пластины на выступающие элементы рамы (такие как кронштейн подвески) ее можно отрезать по месту; Как можно точнее следовать форме кронштейна, скругляя изгибы;
- При необходимости переместить какую-либо из деталей грузовика на другое место, обратиться к руководству изготовителя. Возможно, что эти детали можно переместить на раму либо пластину можно разместить позади них;
- Если в точках крепления рама изогнута, соединительные пластины можно изогнуть соответствующим образом для лучшего контакта с рамой. При необходимости пластины можно отрезать и приварить под нужным углом, установив ребро жесткости за сварным швом;
- Привернуть соединительные пластины к раме (см. рис.). На каждую пластину использовать не менее четырех болтов М16х1,25 с качеством 8.8, стараться использовать уже имеющиеся отверстия;
- Приварить опору к соединительным пластинам (см. рис.);
- Полностью заварить опору, соединительные пластины и стык пластин с опорой;
- Убедиться, что соединительная пластина приварена по всей ширине низа опоры;



Если требуется, чтобы опора была съемной, рекомендуется крепить ее по схеме, изображенной на рис.

Монтаж нижних кронштейнов в опоре

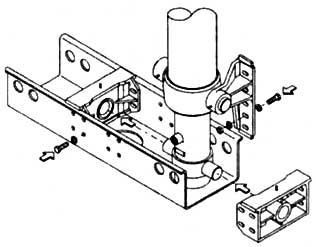

- Установить один из нижних кронштейнов, вручную затянуть необходимые болты, самоконтрящиеся гайки и шайбы. Размещение и ориентация нижних кронштейнов показано на рис.
- Перед установкой кронштейна просверлить отверстия в раме. Информация для правильного выбора отверстий дана в спецификации на цилиндр;
- Дальнейшие операции описаны в следующем разделе.

Установка цилиндра на опоре
