Запчасти пропорционального клапана HOWO

1. Стандартное крепление на резервуаре с маслом с непосредственным возвратом масла.
   Клапан подъема кузова устанавливается на резервуар, оборудованный соответствующим блоком крепления клапана.
   • Перед установкой клапана удалите заглушку из его нижней части и установите уплотнительное кольцо между каналом возврата масла клапана и блоком крепления;
   • Для облегчения установки уплотнительного кольца нанесите на него тонкий слой масла;
   • Канал возврата масла на боковой поверхности клапана необходимо заглушить пробкой с уплотнением из набора. (Набор для установки № 147 35 168 по каталогу фирмы);
   • Закрепите клапан на блоке крепления резервуара, используя болты с шестигранными головками и шайбы из набора для установки.
2. Установка в стороне на шасси.
   • Используйте указанный фирмой набор для установки (набор для установки № 147 35 208);
   • Приварите пластину основания к шасси;
   • Закрепите клапан на пластине основания, используя болты с шестигранными головками и шайбы из набора для установки.

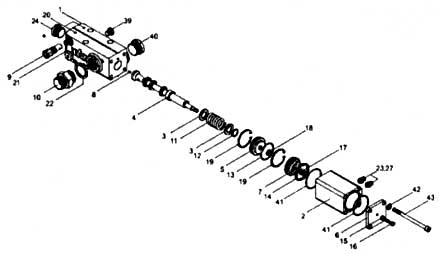

Запчасти клапана
1. корпус; 2. корпус управления; 3. шайба; 4. ползун; 5. пробка; 6. крышка; 7. поршень; 8. дроссель; 9. гильза; 10. обратный клапан; 11. пружина; 12. кольцо квадратного сечения; 13. Уплотнительное кольцо; 14. кольцо квадратного сечения; 15. гайка зажима уплотнения; 16. винт регулировки опускания; 17. гайка зажима уплотнения; 18. пружинное стопорное кольцо; 19. пружинное стопорное кольцо; 20. пробка; 21. уплотнение; 22. уплотнение; 23. прямой соединительный патрубок; 24. пробка; 27. обеспечивающий колпачок (не указанный); 39. пробка; 40. пробка; 41. уплотнительное кольцо; 42. шайба; 43. болт с шестигранной головкой.

Символ гидроклапана РТ

Ремонт клапана подъема кузова

Клапан необходимо разбирать в чистых условиях и соответствующими инструментами. Если неисправность явно связана с клапаном, можно заменить внутренние уплотнения и уплотнительные кольца. Перед сборкой все детали должны быть тщательно очищены.Клапан необходимо разбирать в чистых условиях и соответствующими инструментами. Если неисправность явно связана с клапаном, можно заменить внутренние уплотнения и уплотнительные кольца. Перед сборкой все детали должны быть тщательно очищены. Набор уплотнительных колец: 148 44 010. Набор уплотнительных колец: 148 44 010.
