Практическое руководство по созданию электротермических комплексов

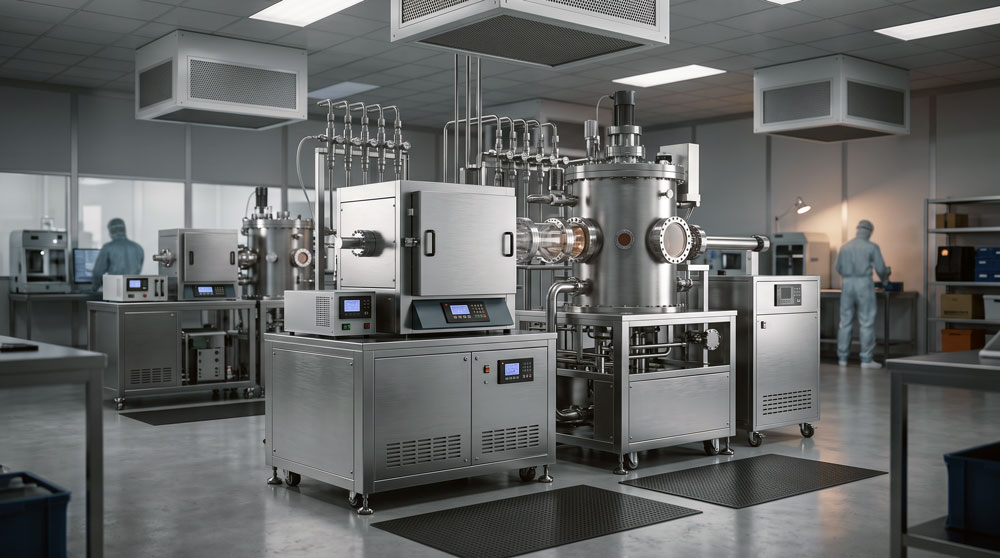

Я отлично помню свой первый день в цехе сборки высокотемпературных печей. Смотришь на эту махину и, наверное, даже не представляешь, сколько бессонных ночей ушло на согласование расчетов и балансировку. Ведь собрать электротермический комплекс — это же не конструктор LEGO сложить. Здесь нужны сумасшедшая точность и просто стальные нервы. Ну, давайте разберем, как мы вообще тут собираем эти установки и встраиваем их в реальные линии.
1. Предпроектный анализ и теплофизическое моделирование
Любая такая установка начинается с компьютера и бесконечных симуляций. Мы моделируем рабочую камеру, чтобы понять, как поведет себя тепло при 2000 °C. Ошибешься тут — и, считай, вся партия редких сплавов или керамики отправится прямиком в брак. Ошибка даже в пару градусов фатальна. Железо ведь не прощает халтуры.
Инструментальный анализ геометрии и тепловых потерь
Среда внутри камеры бывает разной — вакуум, водород, аргон. Когда мы с ребятами гоняли модели в ANSYS Fluent, частенько приходилось переделывать геометрию нагревателей из молибдена или вольфрама. Если не просчитать теплообмен, они просто сгорят при первом же пуске. Кажется, это самая нудная часть работы, но без нее никуда.
2. Разработка высокотемпературных электропечей и ростовых установок
Когда расчеты наконец-то сходятся, мы переходим к самому интересному — воплощению в металле. Проектируем вакуумные камеры, системы охлаждения, всякие хитрые механизмы загрузки. Все это обычно делится на печи сопротивления, газонаполненные камеры и установки, где мы, собственно, растим кристаллы.
Высокотемпературные газонаполненные электропечи
С газонаполненными агрегатами возни, пожалуй, больше всего. У них сложный двойной контур контроля. Сначала мы выкачиваем весь воздух подчистую до глубокого вакуума, а потом подаем идеально чистый газ. Ну, вы все-таки понимаете, малейшая примесь влаги моментально убьет весь технологический процесс.
Печи сопротивления и термодиффузионные установки
Эти штуки пашут на заводах практически без перерывов. Мы всегда закладываем независимое ПИД-регулирование для каждой зоны нагрева, чтобы тепло не утекало по краям. Вроде бы звучит просто, но на практике добиться равномерного распределения температуры — та еще задачка.
Оборудование для выращивания кристаллов
Выращивать монокристаллы — это вообще отдельная магия. Любая микровибрация, и кристалл получается с дефектом. Помню, мы как-то целую смену калибровали волновые редукторы, потому что шток смещался буквально на полмикрона в час быстрее, чем надо. Вряд ли тут можно выжить без фанатичной прецизионности.
3. Инструментальная дефектовка и прецизионный контроль геометрии
Доверяй, но проверяй — наш главный девиз на сборке. Все валы, фланцы и штоки мы дотошно промеряем микрометрами. И да, делаем это в комнате, где стабильно 20 градусов, иначе от тепла металл чуть расширится, и все замеры полетят в мусорку. Контролируем мы жестко:
- радиальное и торцевое биение валов приводов вращения;
- соосность посадочных шеек подшипниковых узлов;
- плоскостность уплотнительных канавок под эластомерные и медные прокладки стандарта ConFlat (CF) и ISO-KF.
4. Вибродиагностика и стендовые испытания динамических систем
Перед тем как все собрать окончательно, мы хорошенько трясем динамические узлы на стендах. Приводы, насосы и вентиляторы не должны резонировать. Если пропустишь какую-нибудь вредную вибрацию, установка потом просто разнесет сама себя от нагрузок.
| Параметр контроля | Нормативное значение | Метод измерения / Оборудование |
|---|---|---|
| Класс точности балансировки роторов | G 1.0 (ГОСТ ИСО 1940-1) | Динамический балансировочный станок |
| Допустимый уровень виброскорости | ≤ 1.12 мм/с | Виброанализатор по ГОСТ ИСО 10816-1 |
| Погрешность линейных размеров шеек | ±0.001 мм | Микрометр гладкий МК-25 кл. 1 |
| Герметичность гелиевым течеискателем | < 1·10−9 Па·м³/с | Масс-спектрометрический метод обдува |
| Неравномерность теплового поля | Не более ±2 °C | Термопарная матрица (тип В / S) |
5. Интеграция в производственные линии и пусконаладочные работы

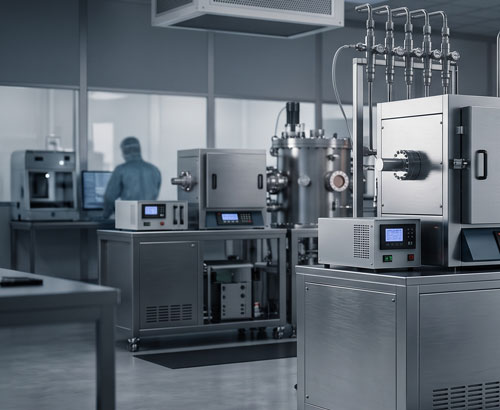

Финал — это когда мы привозим наше железо в цех заказчика. Тут надо аккуратно подключить всю воду, газ, питание и связать установку с общей SCADA-системой. Звучит масштабно, но на деле мы просто спокойно идем по проверенному алгоритму.
Пошаговый регламент ввода в эксплуатацию
- Монтаж на виброизолированный фундамент. Ставим агрегат на специальные виброопоры, чтобы тряска от соседних станков в цеху не передавалась на нашу печь.
- Подключение контуров охлаждения. Подаем давление воды и проверяем каждый канал. Если где-то потечет — лучше узнать об этом прямо сейчас.
- Вакуумная дегазация и высокотемпературный отжиг. Потихоньку греем систему до 1000 °C. По-моему, тут самое главное не спешить, чтобы из графита ушли все лишние газы.
- Калибровка термометрических каналов. Сверяем наши термопары с эталонами. Температура должна совпадать безупречно.
- Комплексные ресурсные испытания под нагрузкой. Гоняем установку трое суток без остановки. Выжила — значит, мы свою работу сделали на отлично.
Вот так, шаг за шагом, куча металла и чертежей превращается в рабочий инструмент. Это сложно, да, но чертовски увлекательно наблюдать, как все эти системы в итоге оживают и работают как швейцарские часы.
