Троллейный шинопровод: устройство, типы закрытых систем для крана и критерии выбора

Если кран встал посреди смены, девять раз из десяти виноват токоподвод. Гибкие кабели на петлях вечно путаются, цепляются за балки и ломаются на морозе. Купив жесткий троллейный шинопровод вы решите эту головную боль радикально: питающая шина прячется в защитный пластиковый профиль, а ток снимается скользящим башмаком. Никаких свисающих петель. Минимум загромождения цеха.

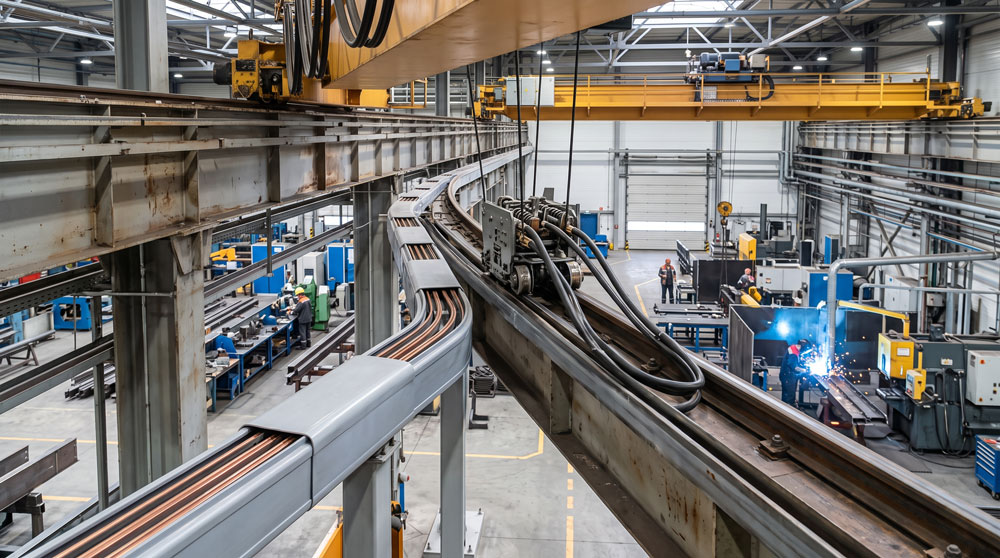

Что такое троллейный шинопровод и как он работает

Представьте себе длинный направляющий рельс, по которому безостановочно скользит подпружиненный контакт. Это и есть троллейная линия. Вся механическая драма здесь разворачивается внутри изолированного короба. Башмак тележки движется синхронно с краном, меднографитовые щетки непрерывно скользят по меди, передавая киловатты мощности на моторы.

Звучит просто. Но дьявол, как водится, прячется в граничных режимах. Стоит балке слегка просесть, а поводку потерять соосность — щетку моментально срежет или перекосит, а контакт начнет сыпать снопами искр.

Ключевые компоненты системы:

• Токоведущие шины: медь чистоты 99.9% или облегченный алюминий с напрессованной контактной полосой из нержавейки (иначе алюминий сотрется в пыль за пару месяцев).
• Защитный корпус (короб): негорючий ПВХ профиль. В горячих цехах литья он, пожалуй, долго не протянет — там приходится брать термостойкий алюминиевый кожух.
• Каретка токосъемника: подвижная механическая тележка с пружинами, которые прижимают графитовые вставки к шине с усилием порядка 15–25 Н.
• Кронштейны и подвесы: крепеж к подкрановым путям, где часть подвесов оставляют плавающими для свободного движения короба.
• Компенсационные стыки (термокомпенсаторы): специальные деформационные разрывы с гибкими медными перемычками. Без них летом трассу поведет дугой.

Открытые и закрытые троллейные шинопроводы: сравнение конструкций

Нужно ли намертво укутывать линию в пластик, или сгодится дедовский стальной уголок? Все упирается в безопасность и грязь в помещении.

В реальных цеховых условиях открытые троллеи превращаются в постоянный источник тревоги. Попала металлическая стружка или скопилась токопроводящая сырость — ловите короткое замыкание. Закрытые системы дороже на старте, но они банально сохраняют жизни электриков и операторов.

Сферы применения: где троллейный шинопровод незаменим

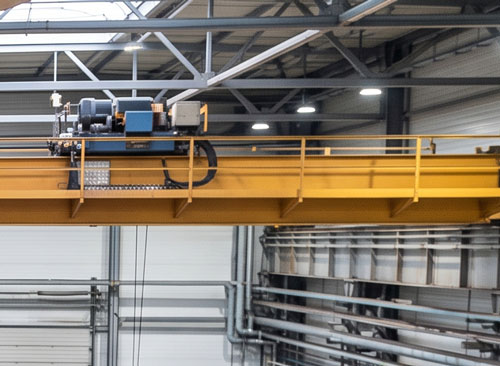

1. Мостовые и козловые краны: когда кран бегает по цеху длиной 150 метров, гирлянда из кабелей превращается в неподъемную змею, которая вечно норовит заклинить на подвесе.
2. Кран-балки и тали: компактные монорельсы ремонтных участков, где важен каждый сантиметр высоты под потолком.
3. Автоматизированные склады (штабелеры, AS/RS): тележки здесь разгоняются до 250 м/мин, и никакой гибкий кабель за такой динамикой просто физически не успеет без рывков.
4. Конвейерные и испытательные линии: питание подвижных тележек вдоль конвейерной сборки, где питание нужно подавать непрерывно часами.

Преимущества перед кабельными подвесками (фестонами)

Фестонная гирлянда кажется дешевой только до первого крупного ремонта. Взгляните на разницу глазами эксплуатационника:

• Отсутствие мертвых зон крана: Кабельные тележки неизбежно сбиваются в плотную пачку у стены, отбирая до трех метров полезного хода крюка. Шинопровод позволяет загнать кран в самый упор эстакады.
• Долговечность проводника: Медь в кабеле при постоянных перегибах накапливает усталость металла. Рано или поздно жила переломится прямо внутри изоляции — ищите потом этот обрыв сутками. В шинопроводе же металл неподвижен, изнашивается только копеечная графитовая щетка.
• Устойчивость к ветровым нагрузкам: На открытых площадках шквалистый ветер раскачивает кабельные петли, захлестывая их за выступающие металлоконструкции. Жесткому коробу боковой ветер безразличен.

Критерии выбора троллейного шинопровода

Если ошибиться в расчетах на этапе закупки, переделка линии обойдется в круглую сумму. Вот куда смотреть в первую очередь:

1. Номинальный ток и расчет падения напряжения:

   Тяжелый кран трогается с места с гигантскими пусковыми токами. Если линия длиннее 80 метров, а питание подведено с одного конца, напряжение на дальнем краю может просесть ниже критических 5%. Двигатели начнут греться и гудеть. Выход прост: заводите питание в центр линии или делайте две точки запитки по краям.

2. Количество полюсов (фазность):

   Обычно ставят четыре медные полосы: три силовые фазы и отдельную защитную шину PE. Если автоматика требует отдельной рабочей нейтрали N или сигнальных жил, берут пятиполюсный профиль.

3. Длина трассы и температурный режим:

   Металл и пластик расширяются от жары совершенно по-разному. В неотапливаемом складе с перепадом от –25 °C зимой до +35 °C летом длинный пластиковый короб без термокомпенсаторов просто разорвет в узлах крепления или скрутит в спираль.

4. Скорость перемещения механизма:

   Большинство стандартных токосъемников рассчитано на скорость до 120 м/мин. Если ваш штабелер летает быстрее, стандартный башмак мгновенно начнет скакать на стыках секций с потерей контакта. Сюда требуются усиленные двухповодковые каретки.

5. Материал проводника:

   • Медь: дорого, зато компактно, надежно и не боится коррозии при высокой влажности.
   • Алюминий с накладкой из нержавеющей стали: дешевле и легче, но требует идеальной центровки, иначе стальная лента может отслоиться от основы при грубом ударе башмака.

Требования к монтажу и сервисному обслуживанию

Монтировать короб «на глаз» строго запрещено. Кривизна линии убьет токосъемник за пару недель:

• Шаг установки подвесов: Шаг выдерживают в пределах 1,2–1,5 м. Сделаете реже — короб провиснет под собственным весом, и проезжающая тележка начнет биться об изоляторы.
• Контроль износа щеток: Графит истирается, такова его работа. На щетках нарезана контрольная канавка глубиной 3 мм: как только металл подошел к риске, башмак меняют не раздумывая, не дожидаясь, пока латунный держатель пропашет медную шину.
• Соосность поводка: Поводок крана обязан иметь свободный люфт порядка ±20 мм во всех плоскостях. Крановые рельсы никогда не бывают идеально прямыми. Если намертво зажать тягу, перекос крана мгновенно сломает пластиковые направляющие каретки.
